Painel de impressão flexível com circuito de teclado de controlo FPC
-
Destacar
teclado de comando de interruptor de membrana flexível
,Painel de comutação de placas de circuitos FPC
,teclado com interruptor de impressão flexível
-
Modelo NÃO.HC-FPC-022
-
modo de combinaçãoPlaca Flexível Adesiva
-
Adesivo CondutivoPasta de prata condutora
-
Retardador de chamaV2
-
Tecnologia de Processamentofolha eletrolítica
-
Material BásicoCobre
-
Materiais de isolamentoresina orgânica
-
Tensão máxima50 V DC
-
Corrente Máxima100mA
-
Resistência de contato0.5-10Ω
-
Resistência de Isolamento≥100MΩ
-
Resistência dielétrica250VRMS
-
Força de atuação57 a 397g
-
Curso de mudança0,1 a 1,5 mm
-
Temperatura de operação-20 a 80°C
-
Quantidade de ordem mínima100
Painel de impressão flexível com circuito de teclado de controlo FPC
Placa de circuito flexível do teclado do controle do painel FPC do interruptor da impressão
Teclado flexível de controle de circuito impresso de alto desempenho projetado para operação confiável em aplicações industriais.
Principais recursos
- Material de revestimento: Poliéster (PET) da AUTOTYPE ou Policarbonato (PC) da LEXAN
- Adesivo traseiro: 3M 467MP, 3M 468MP e opções equivalentes
- Cor correspondente: sistema de correspondência de cores Pantone e RAL
- Layout personalizado de cauda, pinos e circuito de acordo com os requisitos do cliente
- Disponível com configurações de cúpula metálica ou cúpula poli
Especificações Elétricas
- Classificação máxima do circuito: 50 V DC, 100 mA, 500 mW
- Resistência de contato: 0,5-10Ω (varia com base no comprimento do traço e no material)
- Resistência de isolamento: ≥100MΩ a 100V
- Suportabilidade dielétrica: 250VRms (50 a 60 Hz/min)
- Salto de contrato: ≤10 ms
Especificações Mecânicas
- Força de atuação: Tipo plano = 57 a 284G (2 a 10 onças), Tipo tátil = 170 a 397g (6 a 14 onças)
- Curso do interruptor: Tipo plano = 0,1 a 0,5 mm, Tipo tátil = 0,6 a 1,5 mm
Especificações Ambientais
- Temperatura de operação: Cúpula plana/metálica: -20°C a 80°C, Cúpula poli: -20°C a 55°C
- Temperatura de armazenamento: Cúpula plana/metálica: -40°C a 80°C, Cúpula poli: -40°C a 60°C
- Umidade de operação: 90% a 40°C por 240 horas
- Vibração: 20GS máx. (10 a 200 Hz, MIL-STD-202, M204, condição B)
Especificações Técnicas
| Resistência do fio | <1Ω/CM | Vida | >1 milhão de vezes |
| Corrente nominal | 25-100mA, 0~30V CC | Temperatura de operação | -104°F~158°F |
| Tensão nominal | <50V, CC | Umidade de Operação | a 104°F, <98% UR |
| Resistência de isolamento | <100MΩ, 250V CC | Tempo de retorno da cúpula | <5 mseg |
| Mudar de viagem | Tipo plano 0,05-0,3 mm Tipo tátil: 0,3-1,5 mm |
Tensão suportável do material base | 1500 V CC |
| Flexibilidade da cauda | Qualquer ângulo dentro de 180 graus | ||

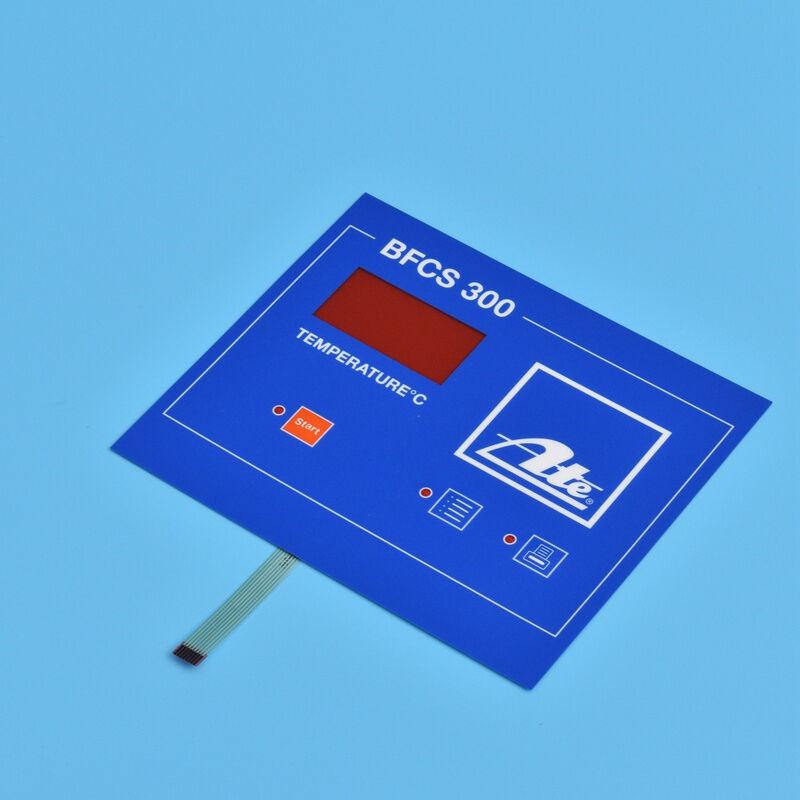

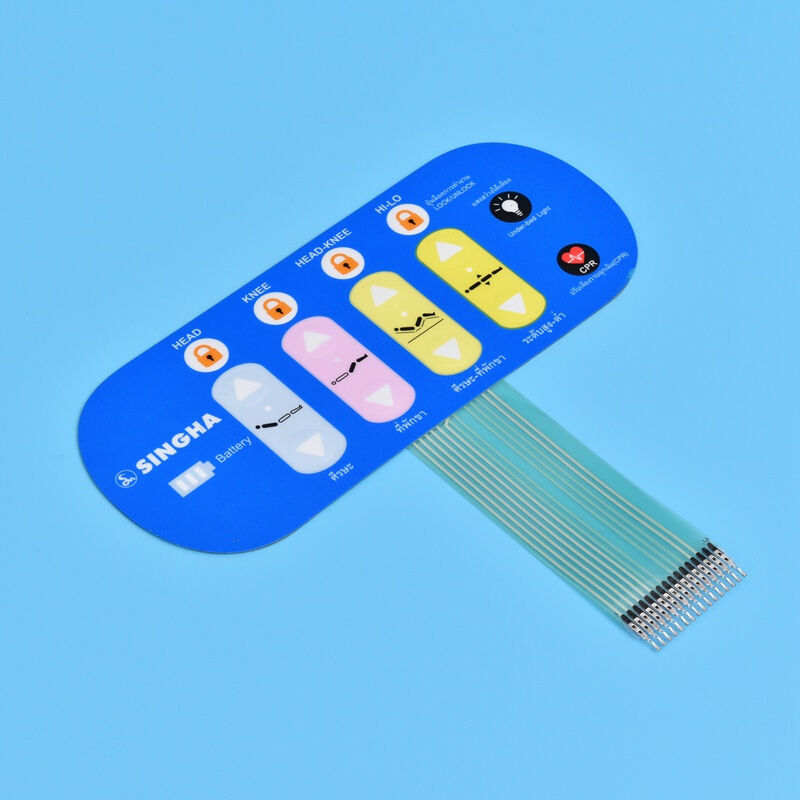

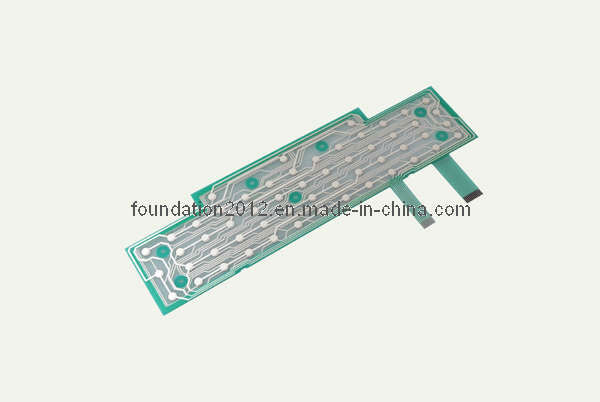

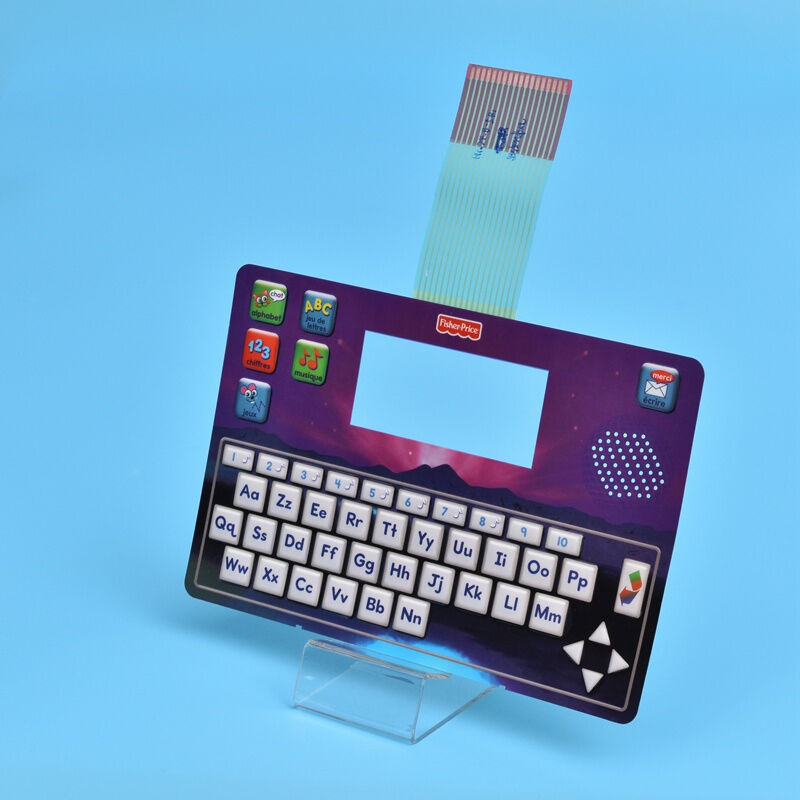

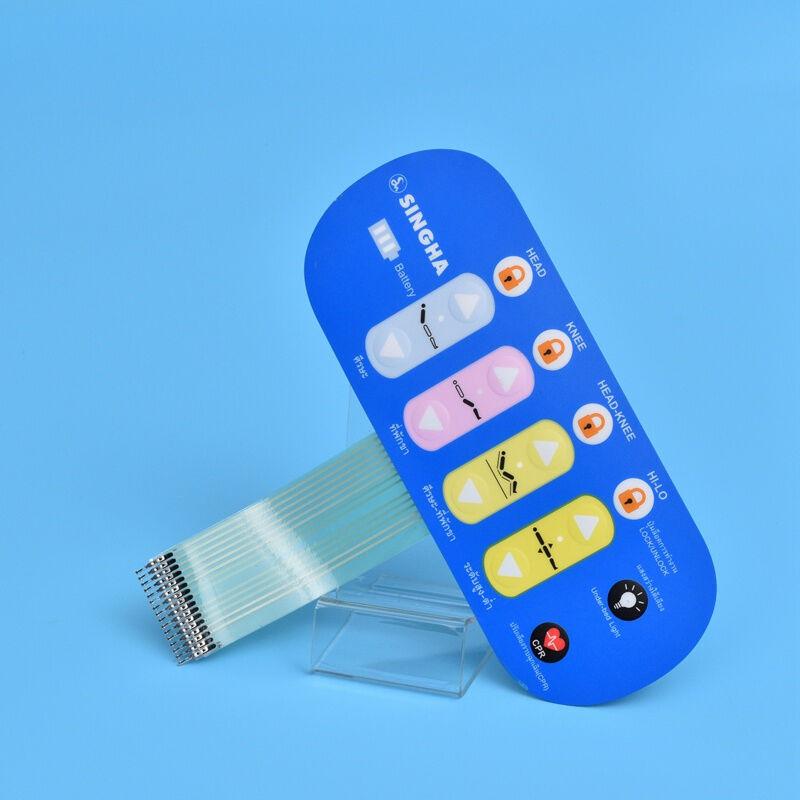

Imagens do produto
