Placas de circuito flexíveis de cúpula de metal Comutadores de membrana de painel
-
Destacar
Interruptores de membrana de cúpula metálica
,painéis de circuito flexíveis de membrana
,placas de comutação de membrana tátil
-
Tipo de contatoTipo c Contacto
-
MaterialBICHO DE ESTIMAÇÃO
-
Método de detecçãomodo Retro-reflexivo
-
Número de interruptorMulti interruptor de controle
-
Classificação do circuito35 V (c.c.), 100 mA, 1 W
-
Resistência de contato10Ω --700Ω
-
Resistência de Isolamento> 100MΩ 250V CC
-
Contacto Bounce≤ 5 ms
-
Resistência dielétrica250VRms (50-60Hz 1min)
-
Expectativa de vidaTipo plano ≥ 5 milhões de vezes, tipo tátil: ≥ 1 milhão de vezes
-
Força de atuaçãoTipo plano 57-284G (2-10 onças), tipo tátil 170-397g (6-14 onças)
-
Curso de mudançaTipo plano 0,1-0,5 mm, tipo tátil 0,6-1,5 mm
-
Temperatura operacional-40 - +80
-
Temperatura de armazenamento-40 - +85
-
Umidade40, 90% -95%, 240 horas
-
CertificaçãoISO9001
-
Quantidade de ordem mínima100
Placas de circuito flexíveis de cúpula de metal Comutadores de membrana de painel
Interruptores de membrana flexíveis do painel das placas de circuito da abóbada do metal
Com mais de dez anos de experiência em design e fabricação de interruptores de membrana e teclados de borracha de silicone, oferecemos soluções confiáveis para eletrônicos, eletrodomésticos, equipamentos médicos e veículos militares. Nosso compromisso com a qualidade nos conquistou a confiança de mais de 100 clientes em todo o mundo.
Todos os circuitos, sobreposições gráficas e interruptores de membrana passam por testes e inspeções completos antes de saírem de nossa fábrica para garantir desempenho e confiabilidade ideais.
Especificações flexíveis de circuito impresso
Materiais:Poliéster com prata condutora e carbono
Adesivo traseiro:Americano 3M 467MP, 3M 468MP, 3M9472LE, etc.
Recursos do circuito
- 100% de qualidade testada
- Longa expectativa de vida
- Integração de LED bicolor
- Circuitos FPC de dupla face
Especificações de desempenho
Características Eletrônicas:
| Classificação do Circuito | 35V (CC), 100mA, 1W |
| Resistência de contato | 10Ω - 700Ω (varia de acordo com o comprimento do traço e os materiais) |
| Resistência de Isolamento | > 100MΩ a 250V CC |
| Rejeição de contato | ≤ 5ms |
| Resistência dielétrica | 250VRms (50-60Hz 1min) |
Propriedades Mecânicas:
| Expectativa de vida | Tipo plano: ≥ 5 milhões de ciclos Tipo tátil: ≥ 1 milhão de ciclos |
| Força de Atuação | Tipo plano: 57-284g (2-10 onças) Tipo tátil: 170-397g (6-14 onças) |
| Curso de mudança | Tipo plano: 0,1-0,5 mm Tipo tátil: 0,6-1,5 mm |
Parâmetros Ambientais:
| Temperatura operacional | -40°C a +80°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Umidade | 40, 90%-95%, 240 horas |
| Combinação de cores | Sistema de correspondência de cores Pantone |
Especificações Adicionais
Materiais:PC texturizado, PC brilhante com acabamento fosco, Autotype PET, PVC
Grossura:0,5, 0,7, 0,8 e 1,0 mm
Janelas LED:Transparente ou translúcido com todas as cores
Chaves em relevo:Polydome e aro
Cúpula Metálica:Marcas Nicomatic e Innovan, banhadas a níquel e ouro
Especificações Técnicas
| Resistência do fio | <1Ω/CM |
| Corrente nominal | 25-100mA, 0-30V CC |
| Tensão nominal | <50V, CC |
| Resistência de Isolamento | <100MΩ, 250V CC |
| Vida | >1 milhão de ciclos |
| Temperatura de operação | -104°F a 158°F (-40°C a 70°C) |
| Umidade de Operação | a 104°F, <98% UR |
| Tempo de Springback da Cúpula | <5 mseg |
| Resistência à tensão do material base | 1500 V CC |
| Flexibilidade da cauda | Qualquer ângulo dentro de 180 graus |
Capacidades Especiais:Podemos atender a requisitos personalizados, incluindo impermeabilização, blindagem EMI, revestimento de janelas/lentes, LEDs embutidos e vários acabamentos UV.
Detalhes de produção e negócios
Capacidade de produção:1.000.000 unidades
Preço unitário:Negociável
Termos de envio:EXW
Condições de pagamento:T/T
Origem:Dongguan
Embalagem:Em caixa

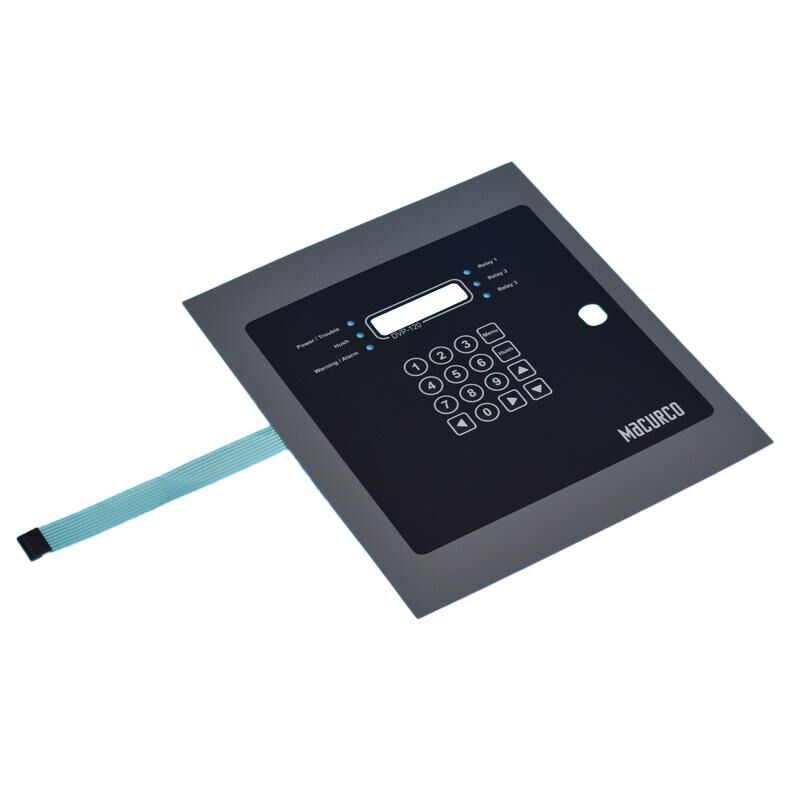

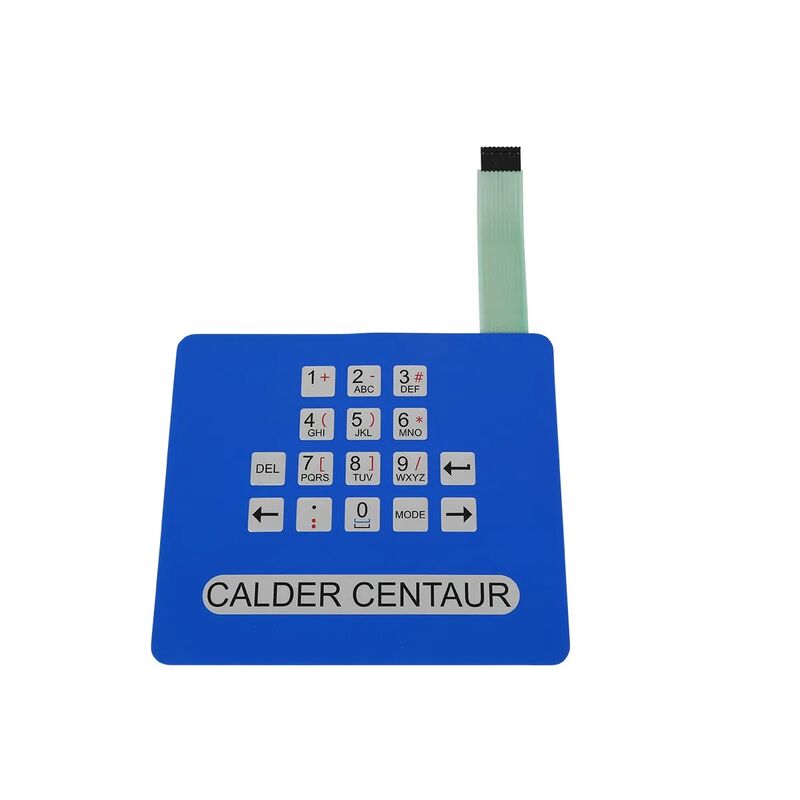

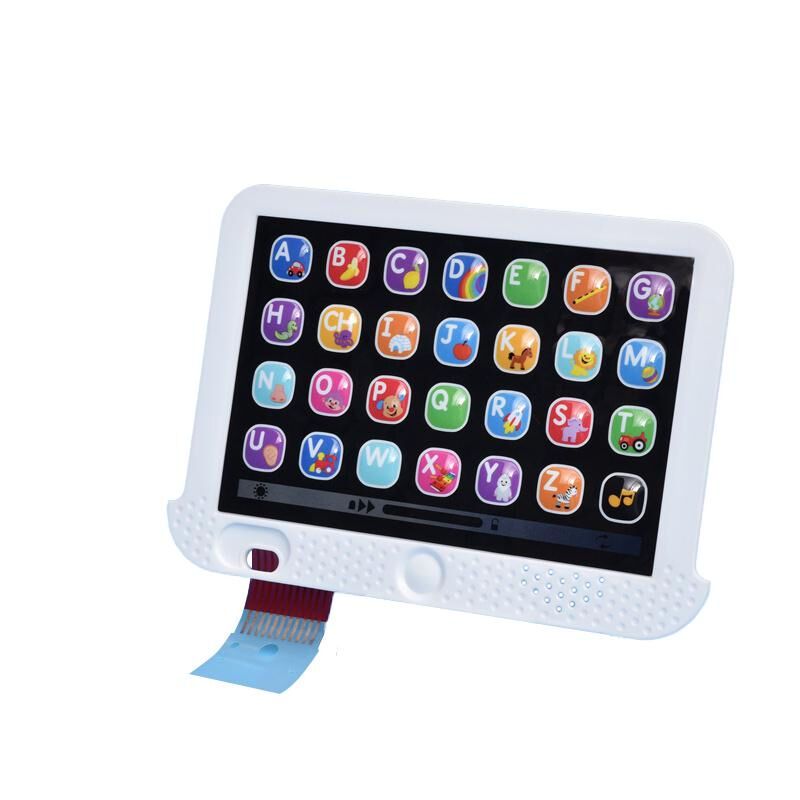

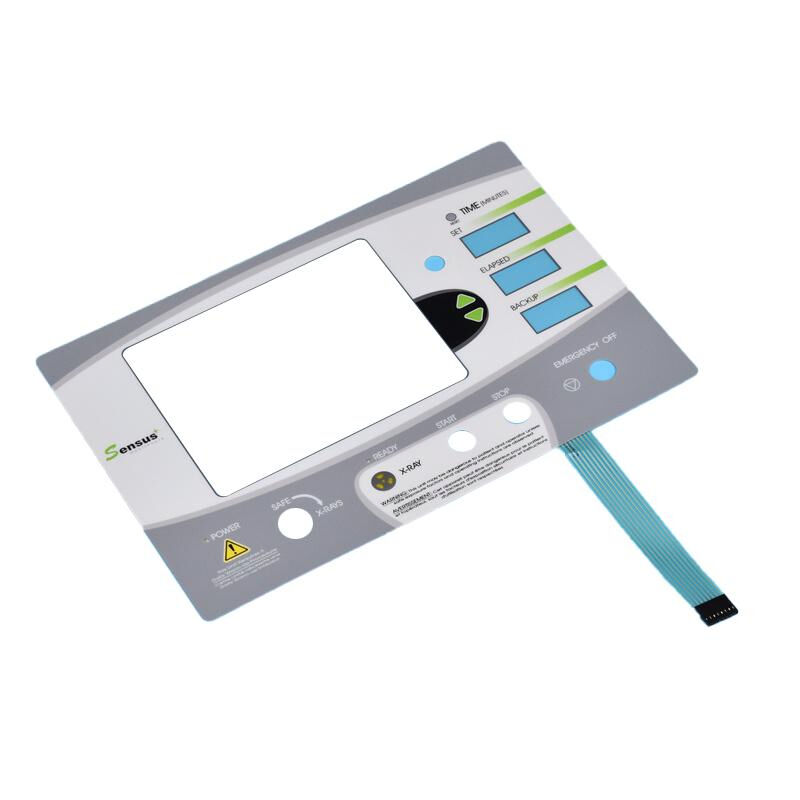

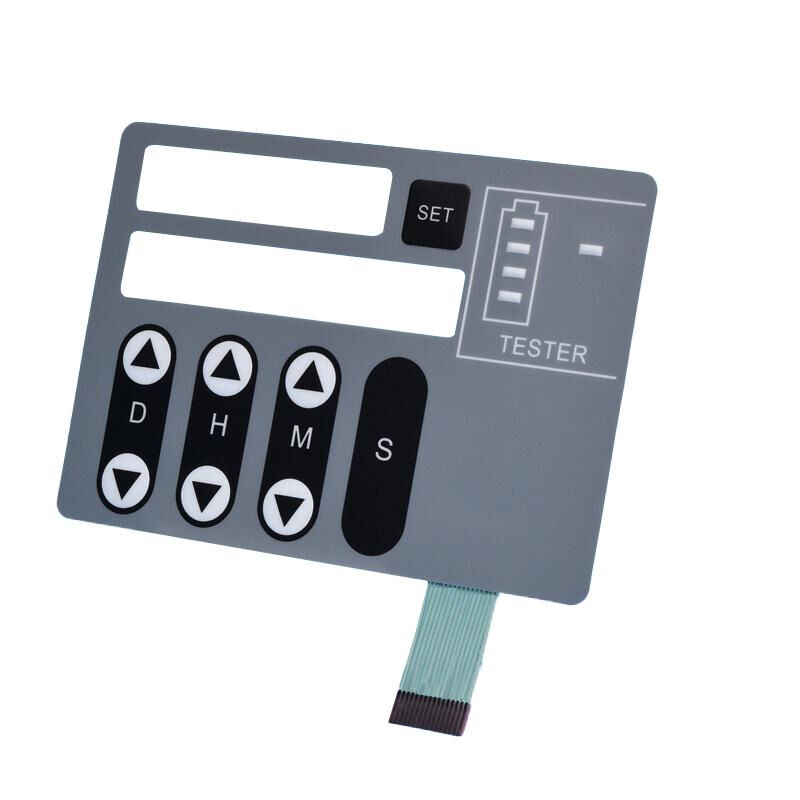

Imagens do produto
