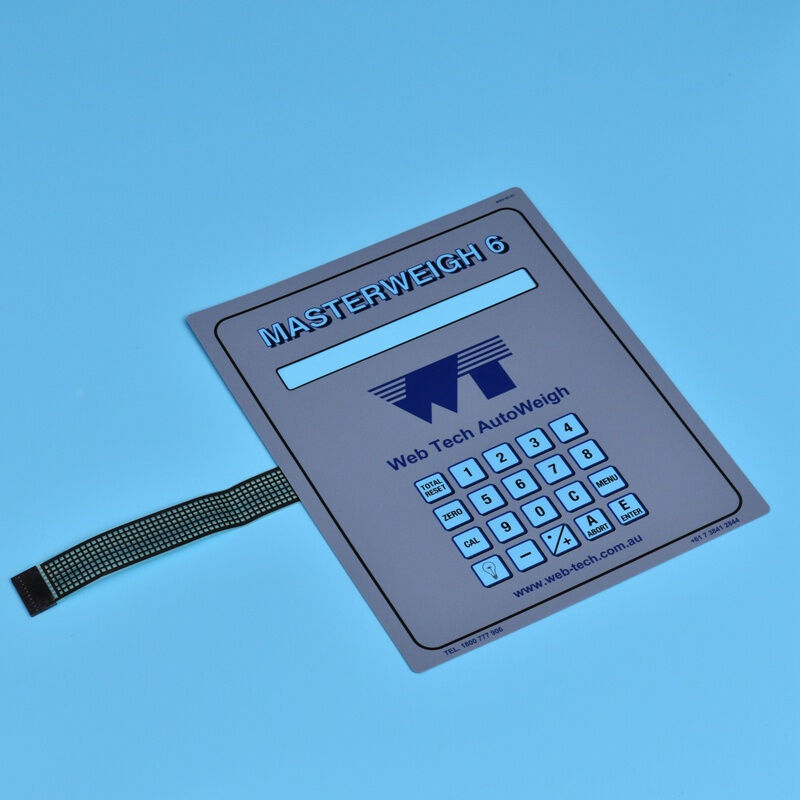

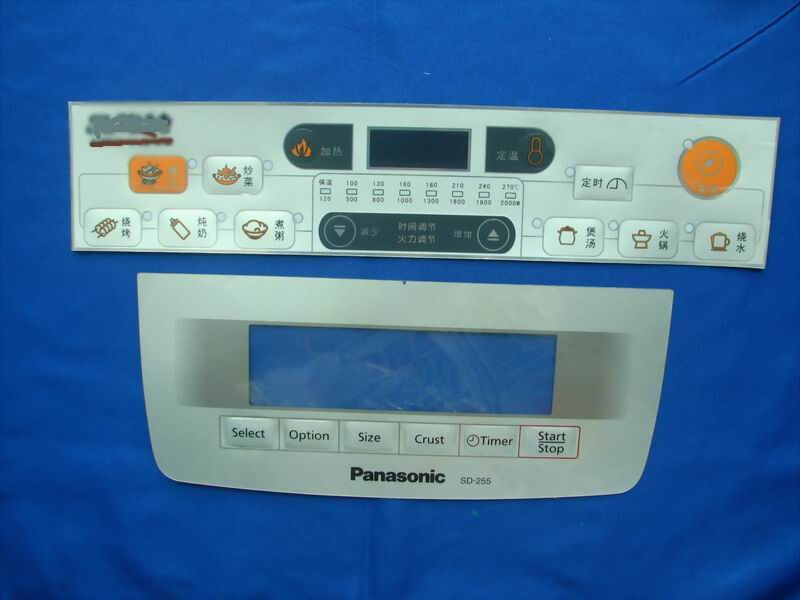

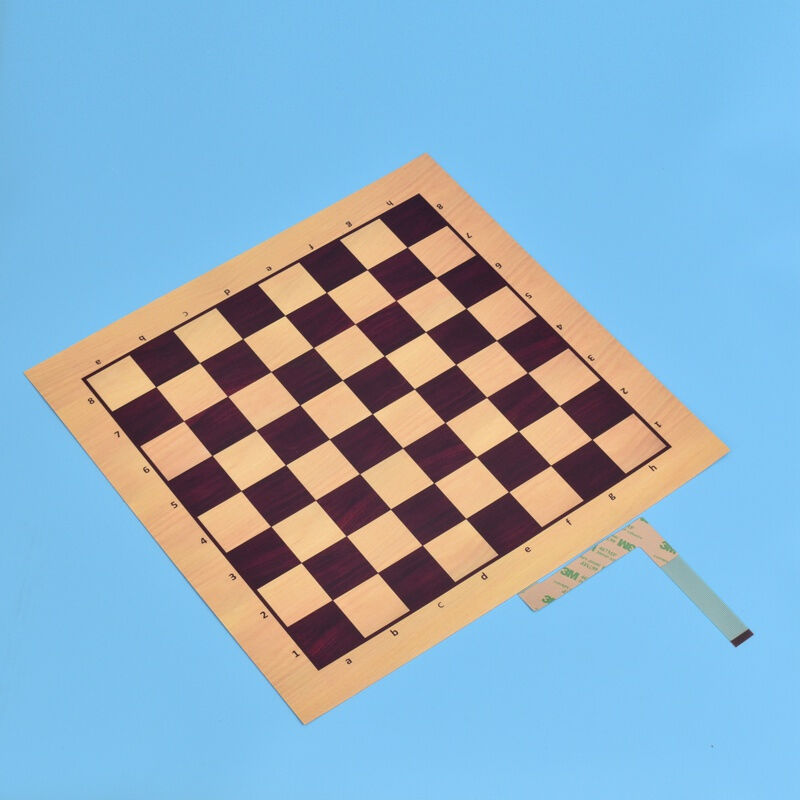

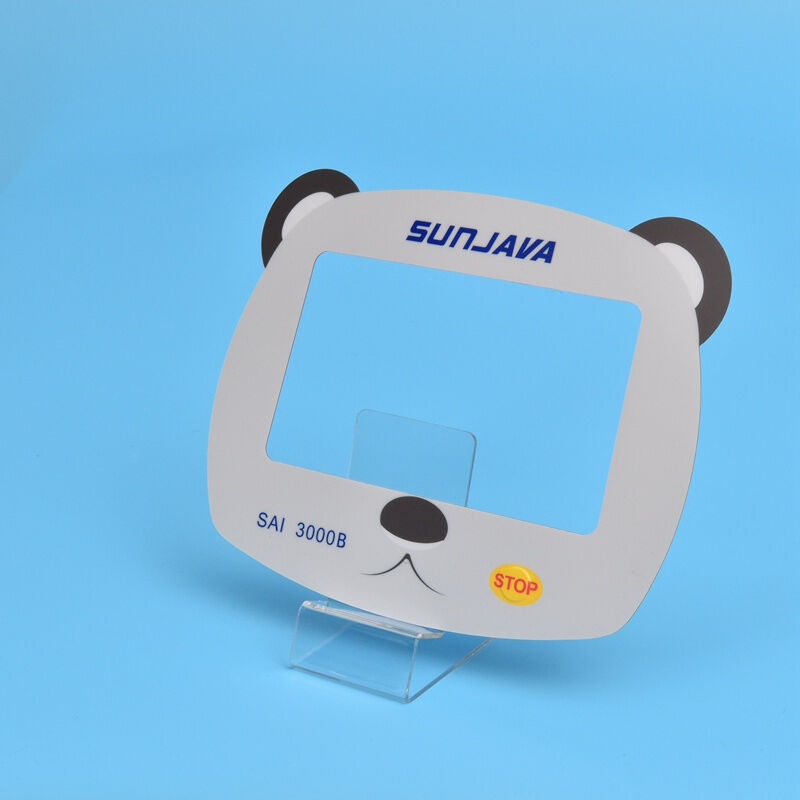

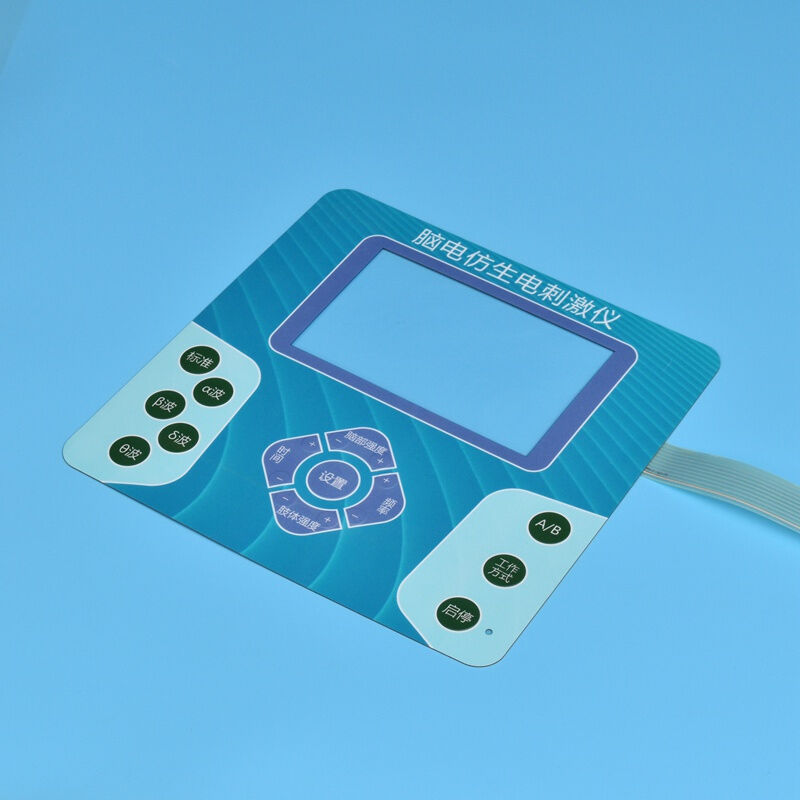

Pressione o interruptor de membrana de cúpula de metal de corte a óleo do teclado LED
-
Destacar
Interruptor de membrana do teclado LED
,interruptor táctil de cúpula de metal
,teclado de membrana de corte a óleo
-
Classificação do circuito35 V (c.c.), 100 mA, 1 W
-
Resistência de contato10Ω --700Ω
-
Resistência de Isolamento> 100MΩ 250V CC
-
Contacto Bounce≤ 5 ms
-
Resistência dielétrica250VRms (50-60Hz 1min)
-
Expectativa de vidaTipo plano ≥ 5 milhões de vezes, tipo tátil: ≥ 1 milhão de vezes
-
Força de atuaçãoTipo plano 57-284G (2-10 onças), tipo tátil 170-397g (6-14 onças)
-
Curso de mudançaTipo plano 0,1-0,5 mm, tipo tátil 0,6-1,5 mm
-
Temperatura operacional-40 - +80
-
Temperatura de armazenamento-40 - +85
-
Umidade40, 90% -95%, 240 horas
-
Resistência do fio<1Ω/CM
-
Corrente nominal25-100mA,0~30V CC
-
Tensão nominal<50 V, CC
-
Tempo de Springback da Cúpula<5 mseg
-
Quantidade de ordem mínima100
Pressione o interruptor de membrana de cúpula de metal de corte a óleo do teclado LED
Pressione o interruptor de membrana de cúpula de metal com teclado LED e corte
Com mais de dez anos de experiência em projeto e fabricação de interruptores de membrana, nos especializamos na produção de teclados de borracha de silicone e interruptores de membrana de alta qualidade para diversas aplicações, incluindo eletrônicos, eletrodomésticos, equipamentos médicos e veículos militares. Temos orgulho de atender mais de 100 clientes em todo o mundo com produtos confiáveis e serviços excepcionais.
Garantia de qualidade
Todos os circuitos, sobreposições gráficas e interruptores de membrana passam por testes e inspeções abrangentes antes de saírem de nossa fábrica para garantir desempenho e confiabilidade ideais.
Especificações do produto
Circuito Impresso Flexível
- Material: Poliéster com prata condutora e carbono
- Adesivo traseiro: 3M 467MP, 3M 468MP, 3M 9472LE, etc.
Recursos do circuito
- 100% de qualidade testada
- Longa expectativa de vida
- Integração de LED (bicolor)
- Circuito FPC dupla face
Características de desempenho
Propriedades Eletrônicas
- Classificação do circuito: 35 Vcc, 100 mA, 1 W
- Resistência de contato: 10Ω - 700Ω
- Resistência de isolamento: >100MΩ a 250V DC
- Salto de contato: ≤5ms
- Suportabilidade dielétrica: 250V RMS (50-60Hz, 1min)
- Expectativa de vida: Tipo plano ≥5 milhões de ciclos, Tipo tátil ≥1 milhão de ciclos
Propriedades Mecânicas
- Força de atuação: Tipo plano 57-284g, Tipo tátil 170-397g
- Curso do interruptor: tipo plano 0,1-0,5 mm, tipo tátil 0,6-1,5 mm
Parâmetros Ambientais
- Temperatura operacional: -40°C a +80°C
- Temperatura de armazenamento: -40°C a +85°C
- Umidade: 40°C, 90-95% UR, 240 horas
- Correspondência de cores: sistema de cores Pantone
Especificações Técnicas
| Resistência do fio | <1Ω/CM | Vida | >1 milhão de vezes |
| Corrente nominal | 25-100mA, 0-30V CC | Temperatura de operação | -40°C a +70°C (-104°F a 158°F) |
| Tensão nominal | <50V CC | Umidade de Operação | a 40°C, <98% UR |
| Resistência de isolamento | <100MΩ, 250V CC | Tempo de retorno da cúpula | <5 mseg |
| Mudar de viagem | Tipo plano 0,05-0,3 mm, tipo tátil 0,3-1,5 mm | Tensão suportável do material base | 1500 V CC |
| Flexibilidade da cauda | Qualquer ângulo dentro de 180 graus | ||
Materiais de Construção
- PC texturizado, PC brilhante com acabamento fosco, Autotype PET e PVC
- Espessura: 0,5 mm, 0,7 mm, 0,8 mm e 1,0 mm
- Janelas LED: Transparentes ou translúcidas com várias cores
- Teclas em relevo: designs Polydome e aro
- Cúpula metálica: marcas Nicomatic e Innovan, banhadas a níquel e ouro
- Cauda: Mylar com proteção UV
- Conector: Nicomatic, FCI, Molex e ZIF
- Adesivo: 3M 467, 468, 9495, 7945 e 7959
Capacidades personalizadas
Podemos atender a requisitos especiais, incluindo impermeabilização, blindagem EMI, revestimento de janelas/lentes, LEDs embutidos e vários acabamentos UV (brilhante, fosco, texturizado).
Informações comerciais
Capacidade de produção:1.000.000 unidades
Preço unitário:Negociável
Termos de envio:EXW
Condições de pagamento:T/T
Origem:Dongguan
Embalagem:Em caixa
